SCART Adapter Hardware

From Bettyhacks.com - Hack BettyTV-Remote

Contents 1 Allgemeines 2 Bauteile 2.1 [1] PLD: Altera EPM3064A 2.2 [2] Philips P89LPC931 2.3 [3] Atmel626 - 24C64AN - SU27 A 2.4 [4] LM317 -POTBL 2.5 [5] CC1100 - DN4309.00 - 0641 2.6 [6] Quarz AQ55.500-3 2.7 [7] Quarz AQ27.000 3 Anschlussbelegung 3.1 P89LPC931F 3.2 EPM3064A

Allgemeines

• SCART Adapter|V1.4.1 - BSC
• UHF Sender
• Antenne
• Netzteilmodul 230V 1 Spannung DC
• SCARTAnschluss Male Female

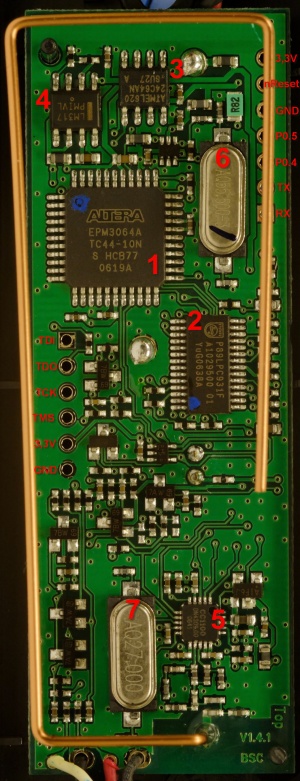

Bauteile

[1] PLD: Altera EPM3064A

Datenblatt

max3046A Programmable Logic Device (PLD)

Usable gates          1,250
Macrocells            64
Logic array blocks     4
Maximum user I/O pins 34

1cm x 1cm
11 pins auf jeder seite (=44pins)

Beschriftung
Code:
ALTERA
M3064A
44-10N
BCB77
0701A

[2] Philips P89LPC931

Produktseite

8-bit Microcontroller mit 80C51 Kern / 8KB 3V flash, 256-byte data RAM, I2C and SPI and UART interfaces
Hersteller: www.nxp.com (ehem. Philips)

1cm x 0,4 cm
15pins auf den gegenueberliegenden seiten = 30 pins

Beschriftung
Code:
P89LPC931F
A1036600 03
YuG0650A

[3] Atmel626 - 24C64AN - SU27 A

Datenblatt

Serielles EEProm
4 pins auf den gegenueberliegenden seiten = 8 pins insg.
Code:
ATMEL626
24C64AN
- SU27    A

[4] LM317 -POTBL

Datenblatt

Spannungsregler
4 pins auf den gegenueberliegenden seiten = 8 pins insg.
Code:
LM317
PNJAL

[5] CC1100 - DN4309.00 - 0641

Datenblatt
wie in TAE Adapter und IP Adapter

5 Pins auf jeder seite = 20 pins
Code:
CC1100
DN7452.00
0705

[6] Quarz AQ55.500-3

[7] Quarz AQ27.000

27MHz

Anschlussbelegung

P89LPC931F

Der Anschluss ist rechts neben dem Quarz bei der Antenne

1  RX (Der eckige Anschluss)
2  TX
3  P0.4
4  P0.5
5  GND
6  nReset
7  3,3V

EPM3064A

1  TDI (Der eckige Anschluss)
2  TDO
3  TCK
4  TMS
5  3,3V
6  GND
